Что нового в IndorCulvert
Выпуски свежих обновлений
2026
2025
2024
!
  1. Участок проектирования:
    • При задании сечения дороги для трубы, расположенной под углом к трассе, отличным от 90°, теперь указываются точки сечения по оси трубы.
  2. Укрепления откосов и русел:
    • Смещение укреплений откосов вдоль тела трубы.
Участок проектирования

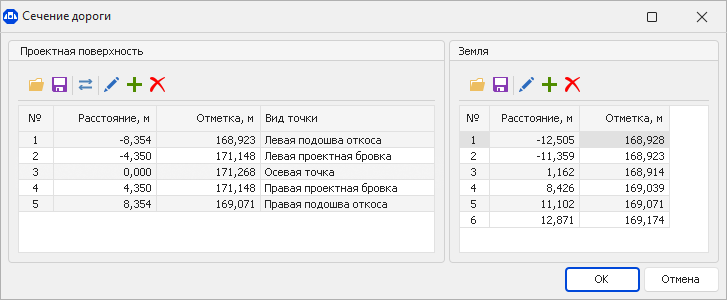

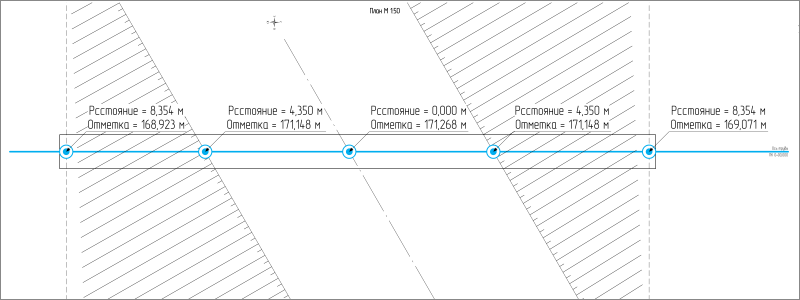

  1. При задании сечения дороги для трубы, расположенной под углом к трассе, отличным от 90°, теперь указываются точки сечения по оси трубы, а не перпендикуляра к оси дороги.
    Сечение дороги
    Точки сечения по оси трубы
Укрепления откосов и русел

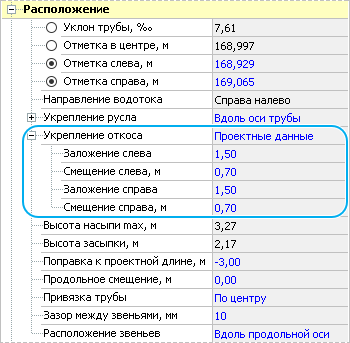

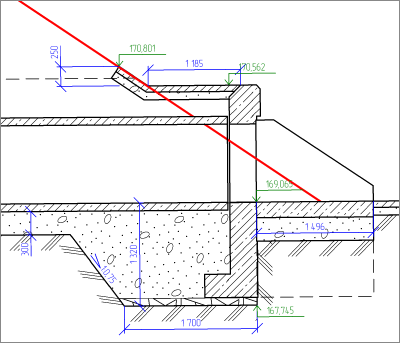

  1. Для конструкций с раструбными оголовками появилась возможность смещать укрепление откоса вдоль тела трубы. Если укрепление не доходит до откоса, в свойствах варианта в разделе Расположение > Укрепление откоса > Смещение слева (справа) задайте нужное смещение, чтобы укрепление легло на откос. Блоки упора при этом будут сдвигаться вдоль откосных стенок.
    Расположение
    Смещение откоса

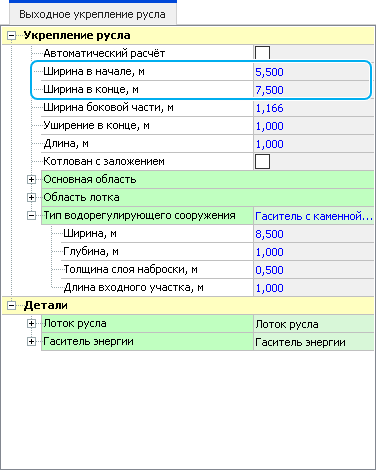

  2. В свойства укреплений русла добавлены параметры Ширина (входное укрепление), Ширина в начале и Ширина в конце (выходное укрепление), которые позволяют задать непосредственно ширину укреплений.
    Выходное укрепление русла

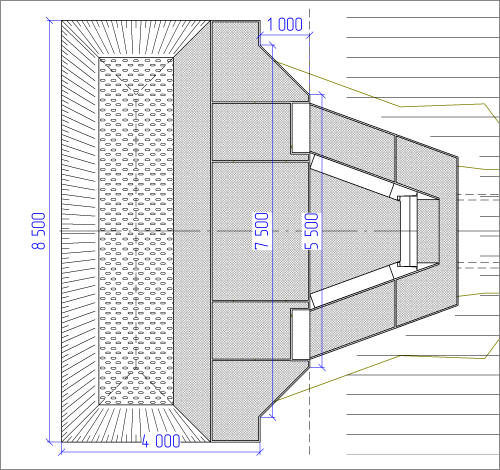

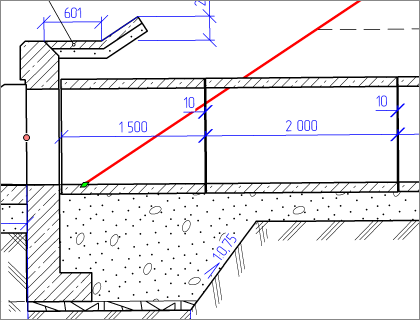

    Чертёж трубы

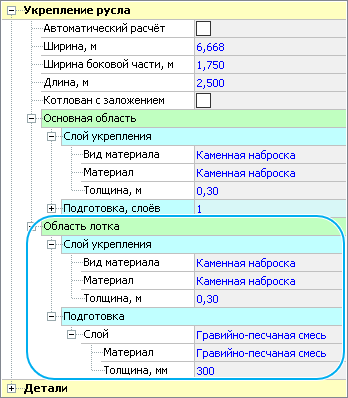

  3. Появилась возможность редактировать параметры укрепления русла в области лотка при отключенном автоматическом расчёте укрепления.
    Параметры укрепления русла

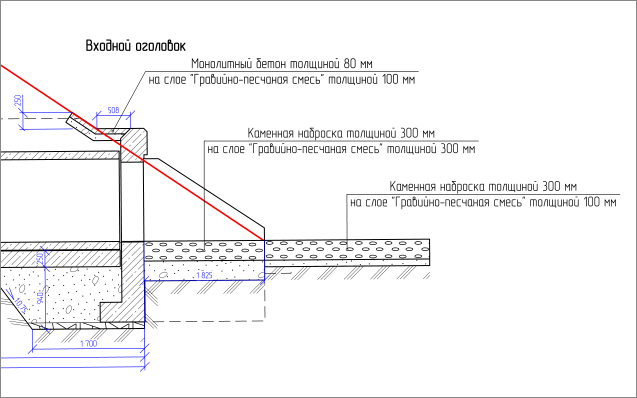

    Входной оголовок
!
  1. Трубы под углом к трассе, отличным от 90°:
    • Формирование берм над оголовками.
Трубы под углом к трассе, отличным от 90°

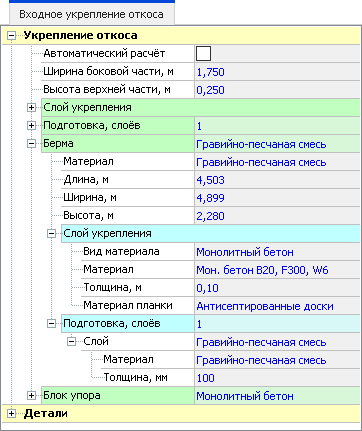

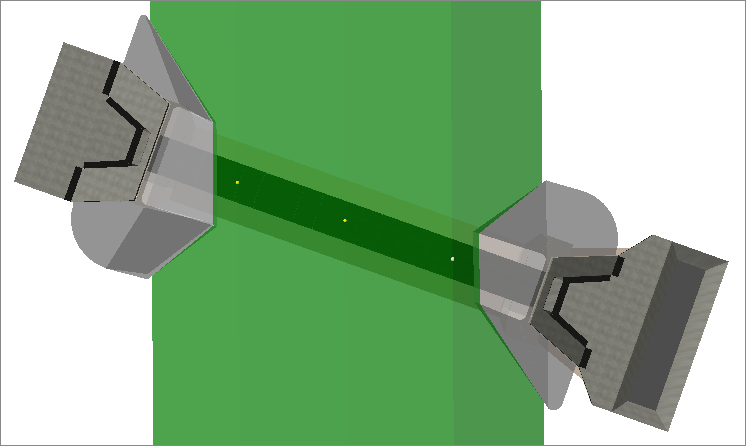

  1. Реализовано автоматическое построение берм для труб, расположенных под углом к трассе, отличным от 90°. Чтобы сформировать бермы, отключите автоматический расчёт укреплений откосов и в разделе Бермы выберите материал берм и при необходимости материал их укрепления.
    Входное укрепление откоса
    Зелёная труба
!
  1. Библиотека типовых альбомов:
    • Серия 3.503.3-115с.16 Трубы спиральновитые гофрированные металлические (подробнее).
Библиотека типовых альбомов

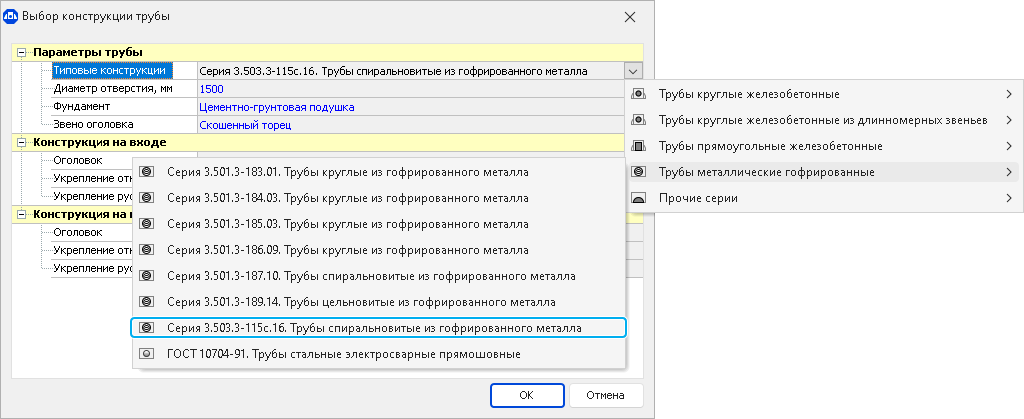

  1. В библиотеку типовых конструкций добавлена серия 3.503.3-115с.16 Трубы спиральновитые гофрированные металлические.
    Серия 3.503.3-115с.16
Укрепление русла

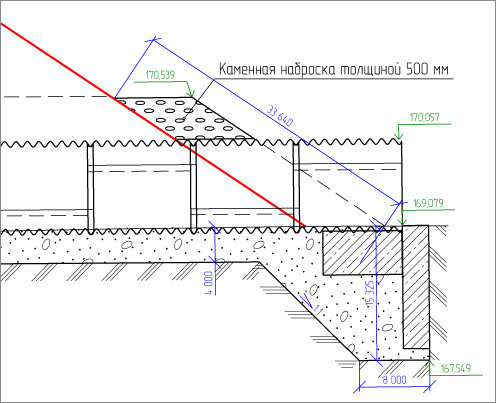

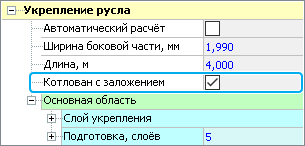

  1. При проектировании конструкции в суровых условиях или на слабых грунтах котлован под укрепление русла может закладываться на значительную глубину. Теперь для таких случаев можно предусмотреть заложение стенок котлована, установив флаг Котлован с заложением в свойствах укрепления русла.
    Укрепление русла
    Котлованы
!
  1. Обновление модели котлована:
    • Формирование многослойной подготовки под тело трубы.
    • Редактирование размеров цементно-грунтовой подушки для металлических гофрированных труб.
    • Учёт подготовки из щебня или гравия под оголовками и фундаментными блоками.
    • Учёт объёмов обратной засыпки.
Обновление модели котлована

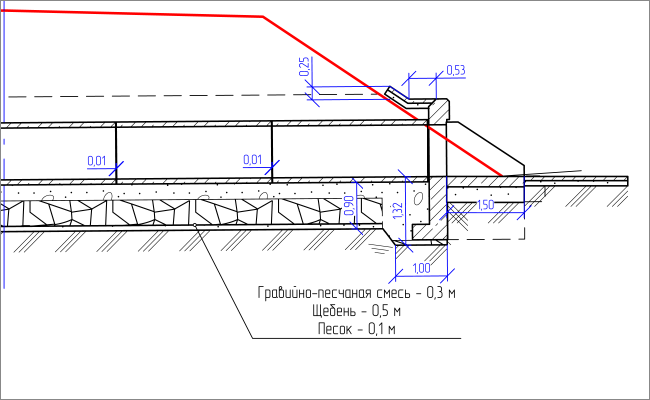

  1. Для всех видов конструкций водопропускных труб реализована возможность задавать многослойную подготовку под тело трубы. В свойствах фундамента укажите количество слоёв подготовки, их материал и толщину. Система формирует чертёж котлована по заданным параметрам, объёмы всех слоёв попадают в ведомость объёмов строительно-монтажных работ, при экспорте в ifc каждый слой выгружается как отдельный элемент со своими свойствами в составе котлована.

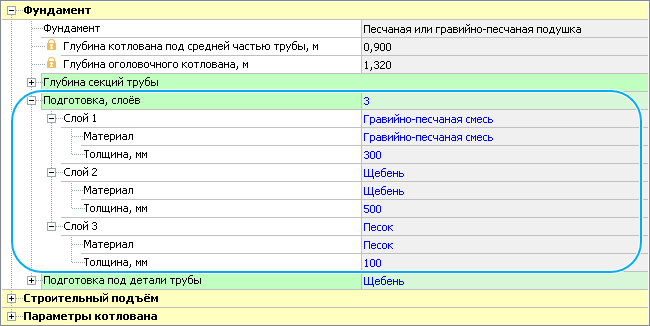

    Параментры слоёв в футндаменте
    Параментры слоёв в футндаменте

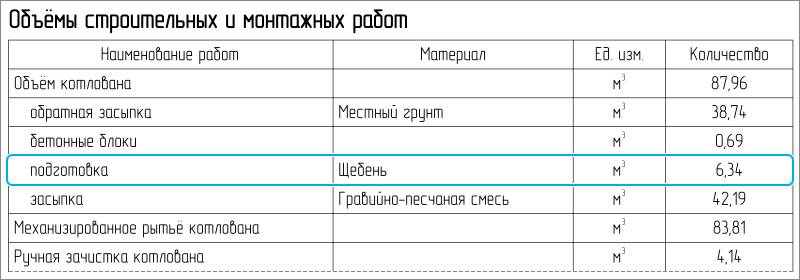

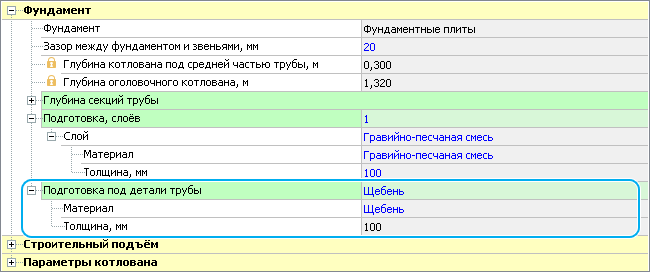

  2. У железобетонных водопропускных труб теперь учитывается слой щебёночной (гравийной) подготовки под оголовками и под фундаментными блоками. Выбрать материал подготовки можно в свойствах фундамента. Подготовка отображается на чертеже, учитывается в ведомости строительно-монтажных работ и выгружается в информационную модель трубы в составе котлована.
    Выбор материала подготовки
    Материал подготовки фундамента

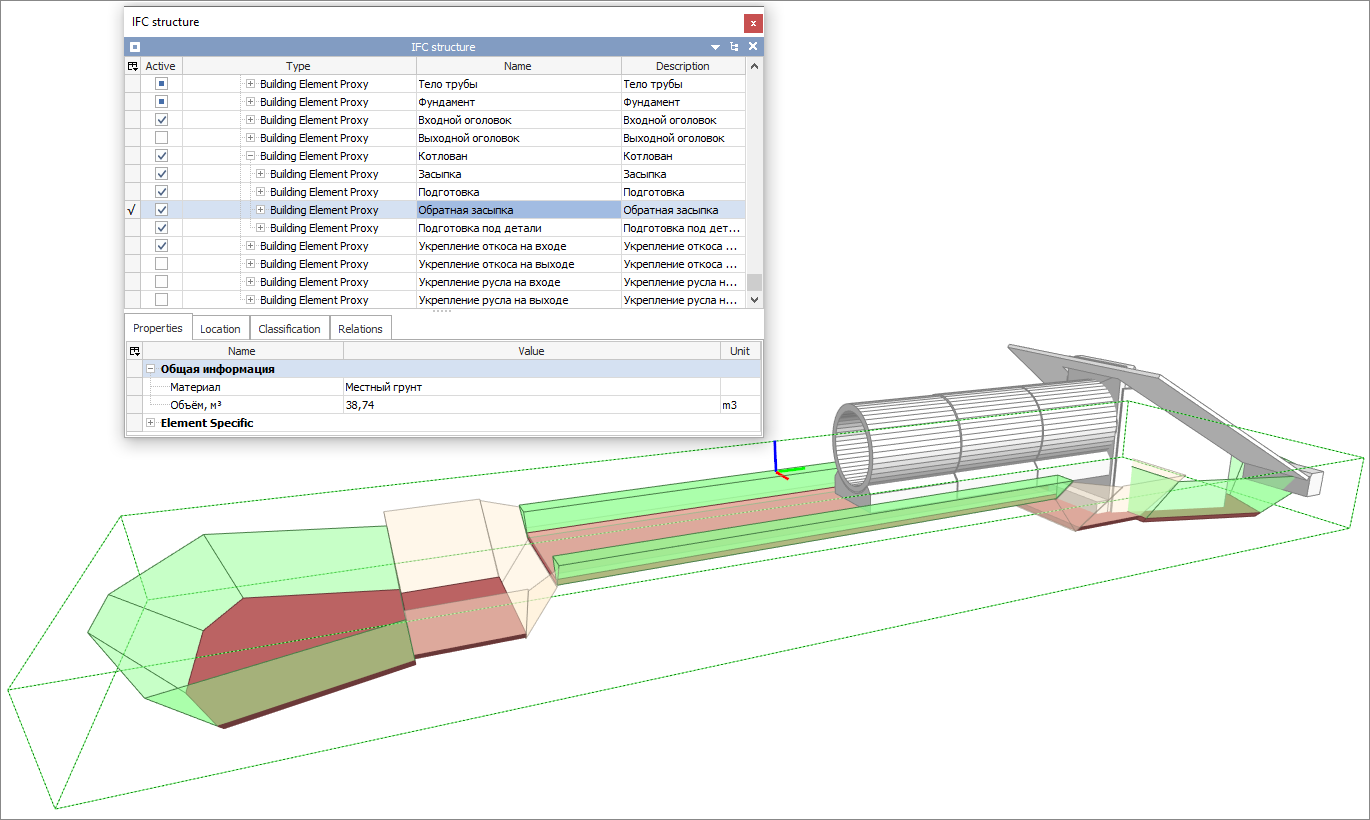

  3. В 3D-модель котлована добавлены области обратной засыпки грунта. Объёмы обратной засыпки учитываются в ведомости строительно-монтажных работ и выгружается в информационную модель трубы в составе котлована.
    Информационная модель трубы

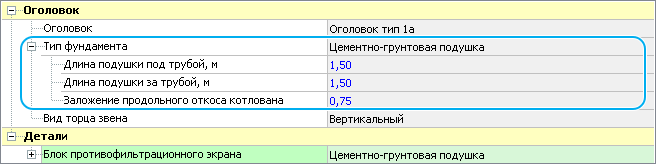

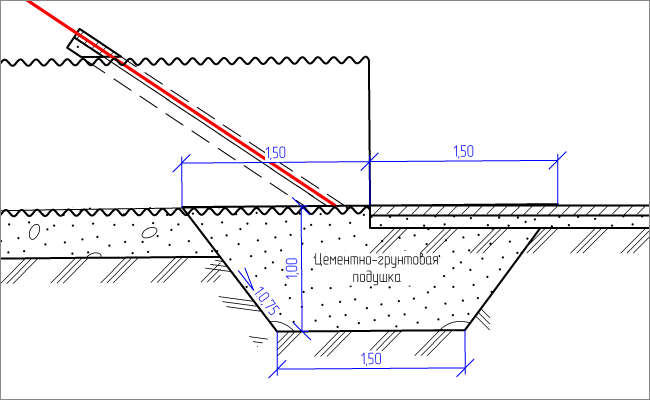

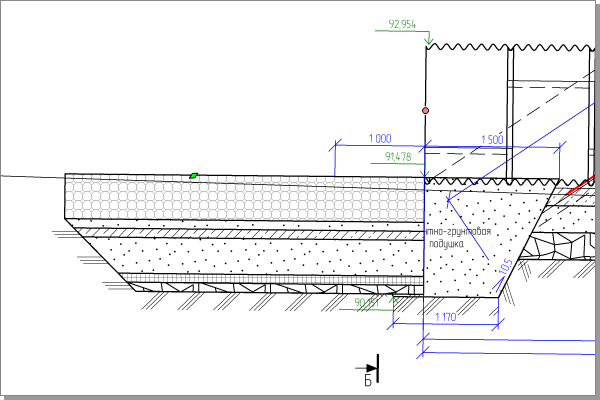

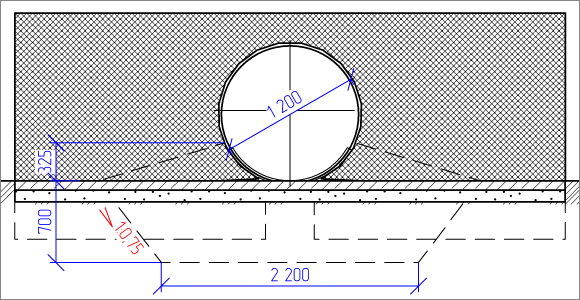

  4. Реализована возможность редактирования размеров цементно-грунтовой подушки под металлическими трубами. Откройте свойства оголовка трубы и задайте нужные параметры:
    • длина подушки под трубой;
    • длина подушки за трубой;
    • заложение продольного откоса.
    Чертёж, 3D-модель и объёмы в ведомостях обновляются автоматически.
    Динамическое обновление чертежа
    Динамическое обновление 3D-модели и объёмов
!
  1. Библиотека типовых альбомов:
    • Серия 3.501.3-186.09 Трубы водопропускные из гофрированного металла.
  2. Конструкция:
    • Многослойная подготовка под укрепления откосов и русел (подробнее).
    • Формирование трапецеидальных откосов и откосов с полкой (подробнее).
Библиотека типовых альбомов

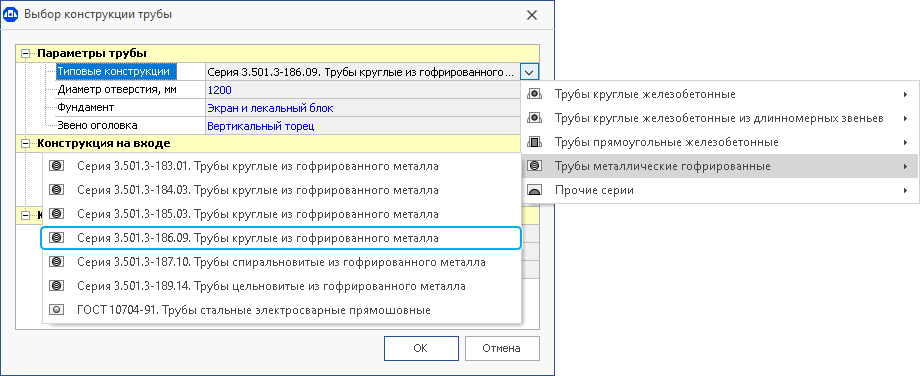

  1. В библиотеку типовых конструкций добавлена серия 3.501.3-186.09 Трубы водопропускные из гофрированного металла. Выбор конструкции трубы
Конструкция

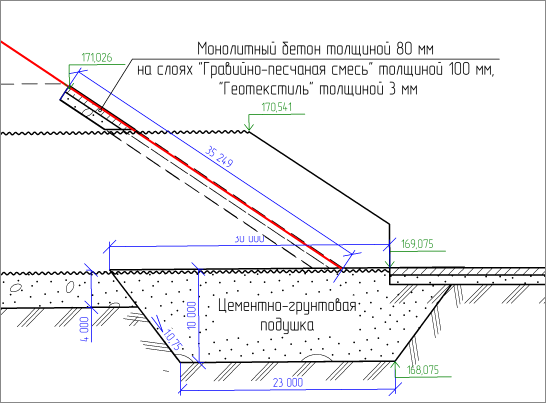

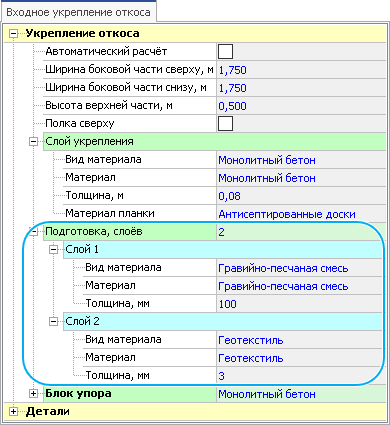

  1. Реализована многослойная подготовка под укрепления откосов и русел. Теперь в свойствах укреплений в разделе Подготовка слоёв можно задавать количество слоёв подготовки, а затем для каждого слоя указывать его материал и толщину. Объём каждого слоя учитывается в ведомости строительных и монтажных работ.
    Входное укрепление откоса
    Входное укрепление откоса

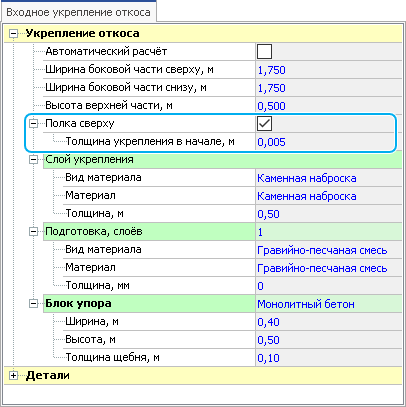

  2. Укрепления откосов теперь можно формировать с полкой. Для этого в свойствах укрепления отключите автоматический расчёт параметров и включите опцию Полка сверху.
    Укрепления откосов с полкой
    Укрепления откосов с полкой

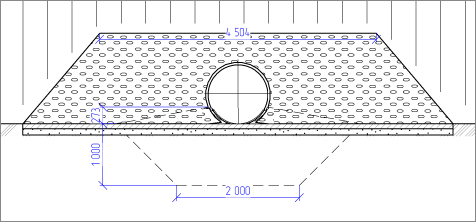

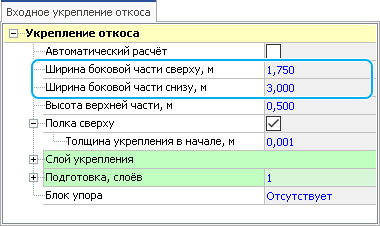

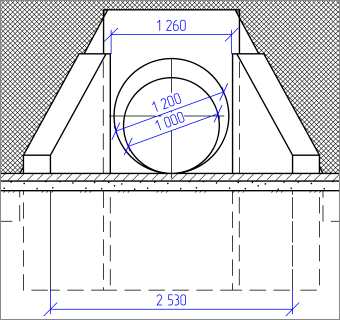

  3. Для конструкций с воротниковым оголовком появилась возможность отдельно задавать ширину укрепления откоса по верху и по низу.
    Конструкция с воротниковым оголовком
    Конструкция с воротниковым оголовком
!
  1. Библиотека типовых альбомов:
    • Серия 3.501.3-189.14 Трубы цельновитые из гофрированного металла (подробнее).
  2. Конструкция:
    • Улучшен алгоритм расчёта положения трубы в теле насыпи: теперь высотные отметки и уклон трубы задаются по двум параметрам.
Библиотека типовых альбомов

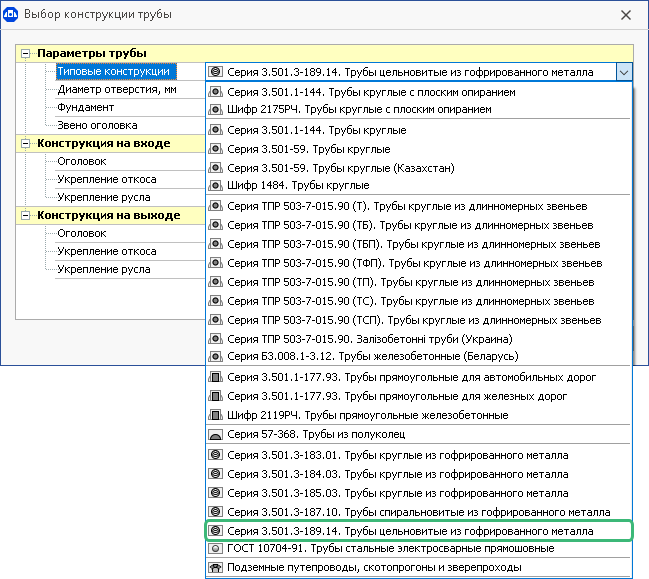

  1. В библиотеку типовых конструкций добавлена серия 3.501.3-189.14 Трубы цельновитые из гофрированного металла.
    Выбор конструкции трубы
Конструкция

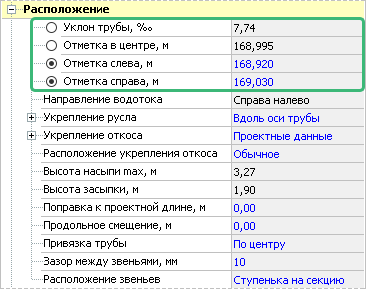

  1. Улучшен алгоритм расчёта положения трубы в теле насыпи: теперь высотные отметки и уклон трубы задаются по двум параметрам. В свойствах трубы в разделе Расположение выберите параметры, которые вам известны, например, отметку лотка трубы слева и справа, и введите их значения. Система фиксирует заданные отметки и автоматически пересчитывает остальные параметры.
    Расположение трубы
  2. Ширина укрепления русла теперь задаётся независимо от ширины укрепления откоса. Уширение укрепления русла определяется относительно края выходного звена трубы.
  3. Для укреплений откоса и русла максимально допустимая толщина слоя укрепления увеличена до 2 метров.
  4. Для конструкций с воротниковым укреплением откосов максимально допустимое смещение укрепления увеличено до 3 метров.
Проверка
  1. Добавлено предупреждение о недостаточной высоте отверстия трубы в зависимости от её длины согласно СП 35.13330.2011, п. 5.13.
    Предупреждение о недостаточной высоте отверстия трубы
