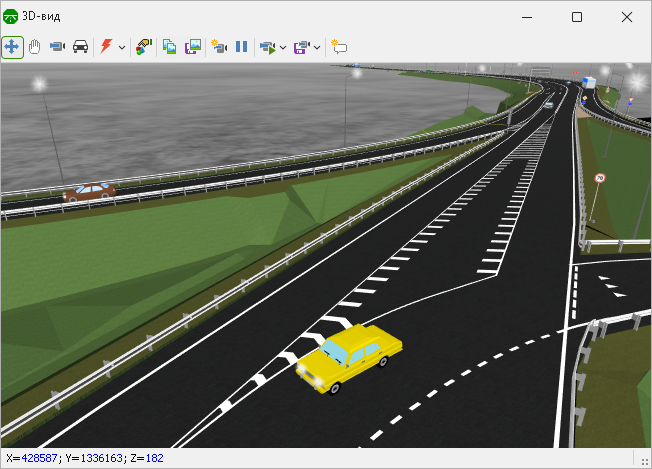

Разметка 1.16 (включая её подвиды 1.16.1, 1.16.2, 1.16.3) обозначает направляющие островки в местах разделения, слияния или отклонения транспортных потоков. Нанесение этой разметки помогает организовать безопасное движение автомобилей и предотвратить случайные выезды транспортных средств на опасные участки.

• Щелчками мыши на плане обозначьте узлы разметки — так формируется её контур.
• При необходимости задайте радиусы в узлах разметки — это позволит скруглить углы.

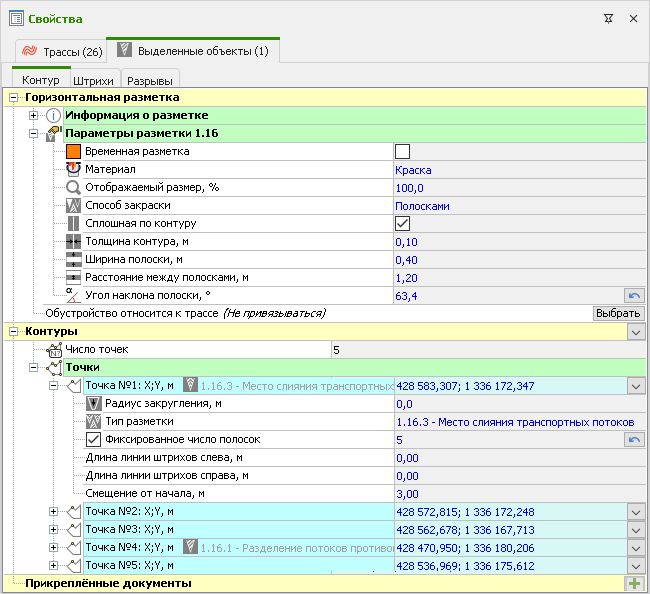

• В свойствах узлов выберите тип разметки (1.16.1, 1.16.2, 1.16.3) — в узлах появится штриховка.
• В режиме редактирования штрихов настройте количество штрихов и их направление, добавьте дополнительные штрихи вдоль контура разметки.
• В зависимости от места расположения и геометрии островка может потребоваться добавить разрывы контура разметки — для этого также есть специальный режим.
