Продолжаем улучшать наполнение и упрощать создание информационной модели автомобильной дороги при работе в системе IndorCAD. Теперь проекты могут быть дополнены шумозащитными экранами.

С каждым обновлением IndorCAD всё больше элементов транспортной инфраструктуры можно моделировать непосредственно в проекте. Проектируемые объекты размещаются в едином координатном пространстве и снабжаются всеми необходимыми атрибутами.

В IndorCAD 2023 на вкладку Обустройство мы добавили новый объект — Шумозащитные экраны. Они создаются и редактируются на плане точно так же, как и другие линейные элементы обустройства, например, дорожные ограждения и дорожная разметка.

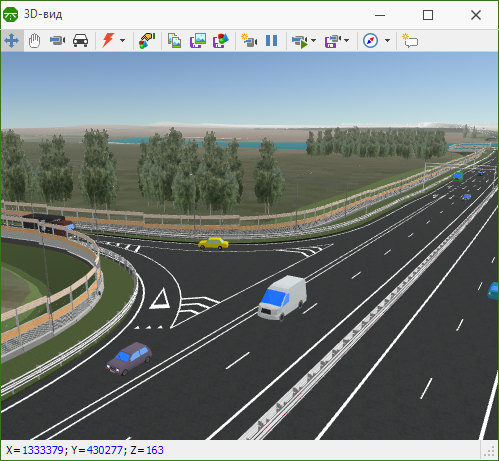

Линия шумозащитных экранов на плане при создании повторяет геометрию трассы. Добавляя дополнительные узлы, линию можно скорректировать, чтобы придать ей более сложную форму. Таким образом, например, можно задать единую конструкцию шумозащитных экранов при поворотах с основной дороги на съезды.

Настройка трёхмерного отображения

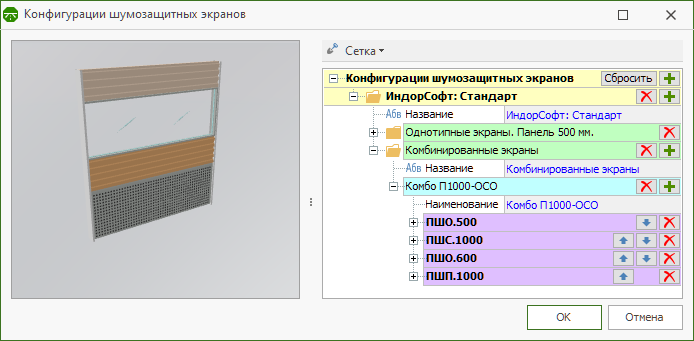

Для точной визуализации проектного решения настраивается конструкция шумозащитного экрана. На выбор доступны основные разновидности панелей шумозащитных экранов: шумопоглощающие, шумоотражающие, светопрозрачные. Кроме того, можно задавать и использовать комбинации из нескольких видов панелей. Для этого предусмотрена специальная библиотека конфигураций шумозащитных экранов.

В системе детально проработан фундамент шумозащитных экранов: можно настроить вид надземной части фундамента (ростверка) и подземных свай.

За счёт изменения типа стоек корректируется форма шумозащитных экранов, например задаётся их изгиб.

Технологический разрыв

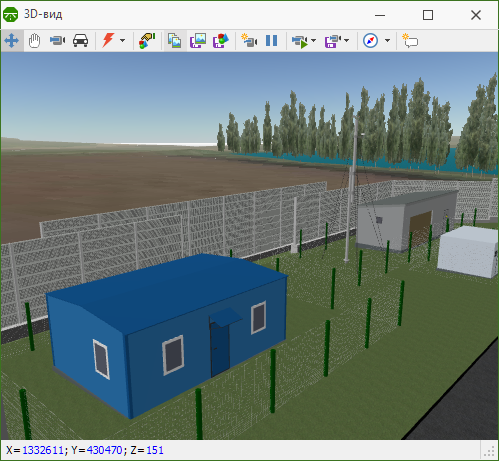

Чтобы обеспечить движение пешеходов или проезд автотранспорта за шумозащитные экраны, в конструкции предусматриваются технологические разрывы. В IndorCAD такой разрыв может быть оформлен в виде контр-экрана или дубль-экрана.

Экспорт в IFC

Шумозащитные экраны включаются в состав сводной информационной модели проекта. При экспорте в формат IFC каждый элемент шумозащитного экрана (панели, стойки, ростверк и сваи) снабжается набором атрибутов, описывающих геометрию и характеристики объектов.

Подробности о редактировании шумозащитных экранов и настройке их трёхмерного отображения описаны в онлайн-документации.

Добавлять шумозащитные экраны в проекты можно в конфигурации IndorCAD/Road. Экспорт в IFC открыт в IndorCAD/BIM.
