В новой версии IndorCulvert реализовано построение 3D-модели укреплений откосов насыпи. Теперь укрепления можно увидеть и в 3D-виде, и в составе информационной модели, сформированной в IndorCulvert или в IndorCAD.

В версии IndorCulvert 2023 реализовано построение 3D-модели укреплений откосов насыпи для водопропускных труб с воротниковыми оголовками.

Отображая укрепления в окне 3D-вида, удобно контролировать правильность построения их геометрии.

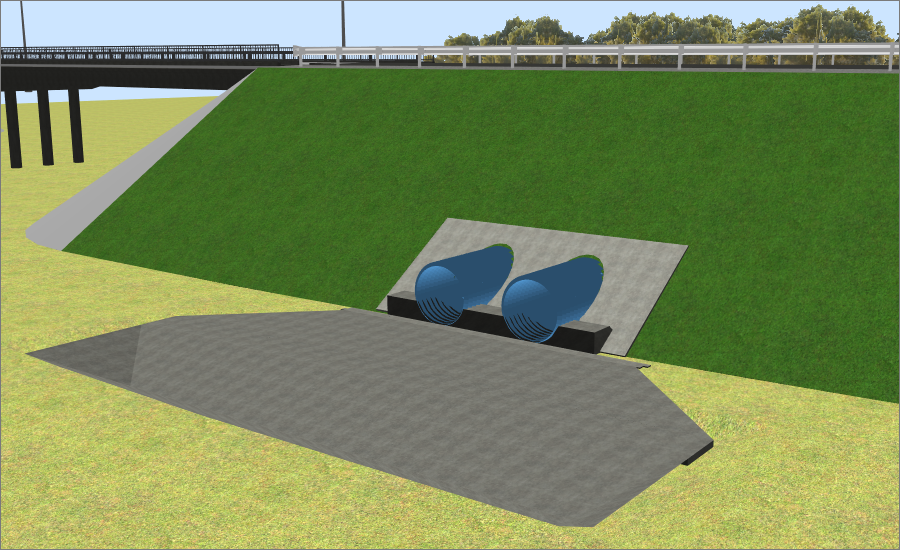

Укрепления откосов отображаются в окне 3D-вида

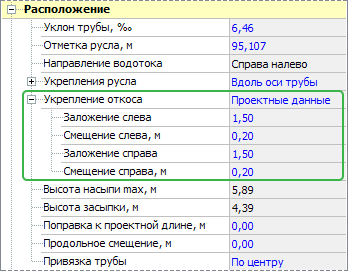

Укрепления откосов могут быть уложены по проектной поверхности автоматически, либо можно вручную задать заложение и смещение вдоль трубы.

В текущей версии системы 3D-модель укреплений откосов формируется для следующих типовых альбомов с воротниковыми оголовками:

• Серия 57368. Трубы из полуколец.
• Серия 3.501.3183.01. Трубы водопропускные круглые из гофрированного металла для железных и автомобильных дорог.
• Серия 3.501.3184.03. Трубы водопропускные круглые из гофрированного металла для железных и автомобильных дорог.
• Серия 3.501.3185.03. Конструкции из гофрированного металла с гофром 150×50 мм для железных и автомобильных дорог.
• Серия 3.501.3187.10. Трубы спиральновитые из гофрированного металла.
• ГОСТ 10704–91. Трубы стальные электросварные прямошовные.
• Серия Б3.008.13.12. Трубы железобетонные (Республика Беларусь).

Работа по расширению списка серий продолжается. К выпуску готовятся 3D-модели укреплений для труб с раструбными оголовками.

3D-модели укреплений откосов можно экспортировать в IFC и передавать в сводную информационную модель линейного объекта. Такая BIM-модель улучшает представление объекта и вызывает меньше вопросов у экспертизы.

Читайте также о расширении списка передаваемых в IFC атрибутов водопропускных труб в предыдущем выпуске системы.

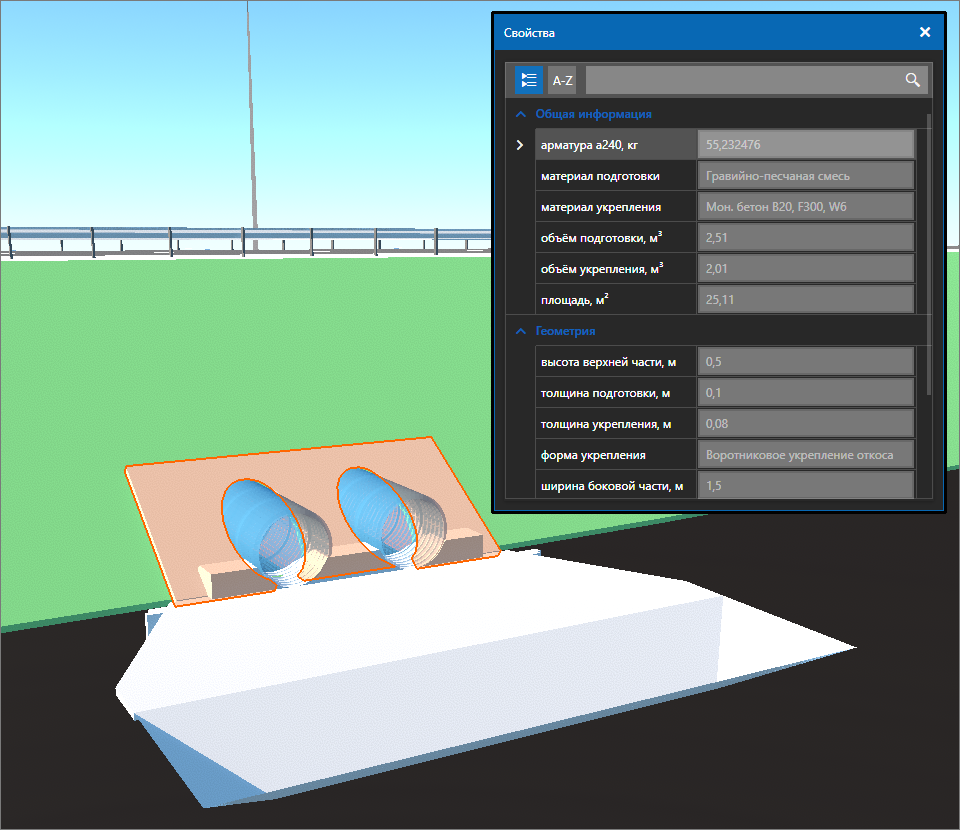

Водопропускная труба и атрибутивная информация по ней в составе информационной модели дороги, полученной в IndorCAD/BIM + IndorCulvert. Сводная BIM-модель собрана на платформе S-INFO

Эффективность использования IndorCAD/BIM + IndorCulvert при создании информационной модели объекта я оценил в работе над проектом строительства 6-го этапа скоростной автомобильной дороги «М-12 Москва – Казань».

С использованием системы мы автоматизировали выгрузку моделей водопропускных труб в сводную модель дороги. Полнота передачи атрибутивной информации и точное совпадение координат сократили время работы над проектом информационной модели. 72 трубы в сводной модели отобразились чётко по проекту без ручной доработки.
