Первый выпуск обновлений наших систем выйдет совсем скоро. В новостной ленте мы расскажем о самых ярких нововведениях. Начнём с IndorCAD/BIM — узнайте, как настроить атрибуты объектов для прохождения региональных экспертиз, а также как импортировать в свои проекты трёхмерные модели IFC с точными координатами.

С 2022 года при проектировании объектов транспортной инфраструктуры, финансируемых из федерального бюджета, формировать и вести информационную модель проектов стало обязательным. Однако перечень обязательных параметров объектов и структура их представления у каждой экспертной организации могут быть свои.

Данные в цифровых информационных моделях, экспортируемых из IndorCAD/BIM 2023, можно легко привести в соответствие требованиям региональных экспертиз. При формировании информационных моделей в формате IFC в системе IndorCAD можно:

• Переименовать атрибуты объектов. Названия атрибутов объектов, стандартных для IndorCAD, можно изменить.
• Группировать атрибуты. Все атрибуты объектов, как стандартные, так и добавленные пользователем, могут быть разделены по группам в соответствии с требованиями экспертиз.
• Переименовать группы атрибутов. Для групп атрибутов также можно задавать имена, предусмотренные требованиями конкретной принимающей организации.
• Изменить названия элементов в структуре 3D-модели. При необходимости стандартные элементы в структуре модели могут быть переименованы.

Работа ведётся в отдельном окне настройки формирования информационных моделей.

В левой части окна представлен список типов объектов, информационные модели которых могут быть экспортированы из системы. При выборе типа объекта в центральной области окна отображается структура IFC-модели.

При выделении одного из уровней модели в правом столбце появляется перечень атрибутов, заданных для этого уровня. В этой части окна атрибуты можно переименовать и разместить в определённой группе.

Экспорт моделей в формат IFC производится с заданными настройками.

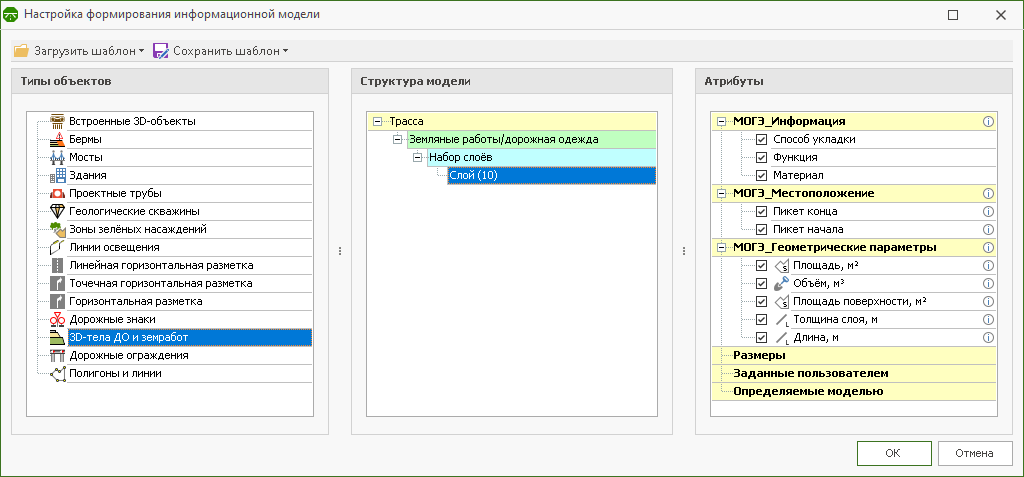

Настройка структуры и атрибутов IFC-модели в IndorCAD

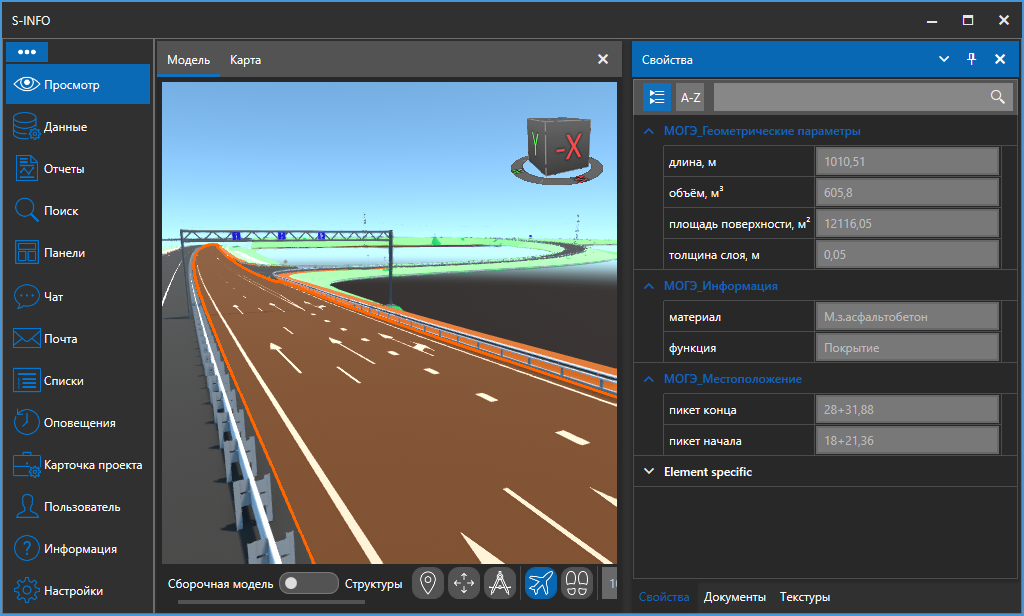

Результат экспорта IFC-модели из IndorCAD в S-Info для дальнейшего информационного моделирования

На данный момент наиболее детально состав, группировка и наименование атрибутов описаны в требованиях Московской областной государственной экспертизы. Для соответствия требованиям этой организации мы реализовали готовые шаблоны настроек формирования информационных моделей. Стандартные атрибуты объектов в шаблоне настроены таким образом, чтобы отвечать требованиям экспертизы: для всех объектов системы заданы названия атрибутов и выполнена их группировка.

Для работы с требованиями других экспертиз можно задать собственные настройки формирования информационной модели и  сохранить их в отдельном шаблоне.

Импорт IFC-моделей с сохранением координат

Пользователи IndorCAD 2023 смогут импортировать в проект трёхмерные модели в формате IFC с сохранением их координат. Осуществляется импорт таких объектов через вкладку BIM > Импорт > Модель IFC.

В марте мы проведём вебинар, на котором расскажем об этих и других улучшениях при формировании информационных моделей.

Дождитесь обновлений, освойте новые возможности IndorCAD и сократите время на детализацию данных!
