Очередной выпуск обновлений наших систем выйдет совсем скоро. Знакомим с возможностями, которые появятся в программах с версии 22.4. Начнём с информационной модели водопропускных труб и расскажем о новых атрибутах для экспорта в IFC.

Пользователи IndorCAD/Road с инструментами BIM могут получать полноценные информационные модели дорог. При наличии дополнительной лицензии на IndorCulvert в сводную BIM-модель объекта строительства можно передавать и водопропускные трубы.

Информационная модель водопропускной трубы содержит исчерпывающие данные о каждом элементе конструкции. По ней можно оценить объёмы работ и количество необходимых материалов. 3D-модель позволяет визуально проконтролировать положение трубы в теле насыпи и геометрию укреплений.

С осенним обновлением мы расширили список атрибутов, передаваемых в информационную модель водопропускной трубы. Для многих деталей добавлен вывод их материала и геометрических параметров. Перечислим наиболее значимые дополнения.

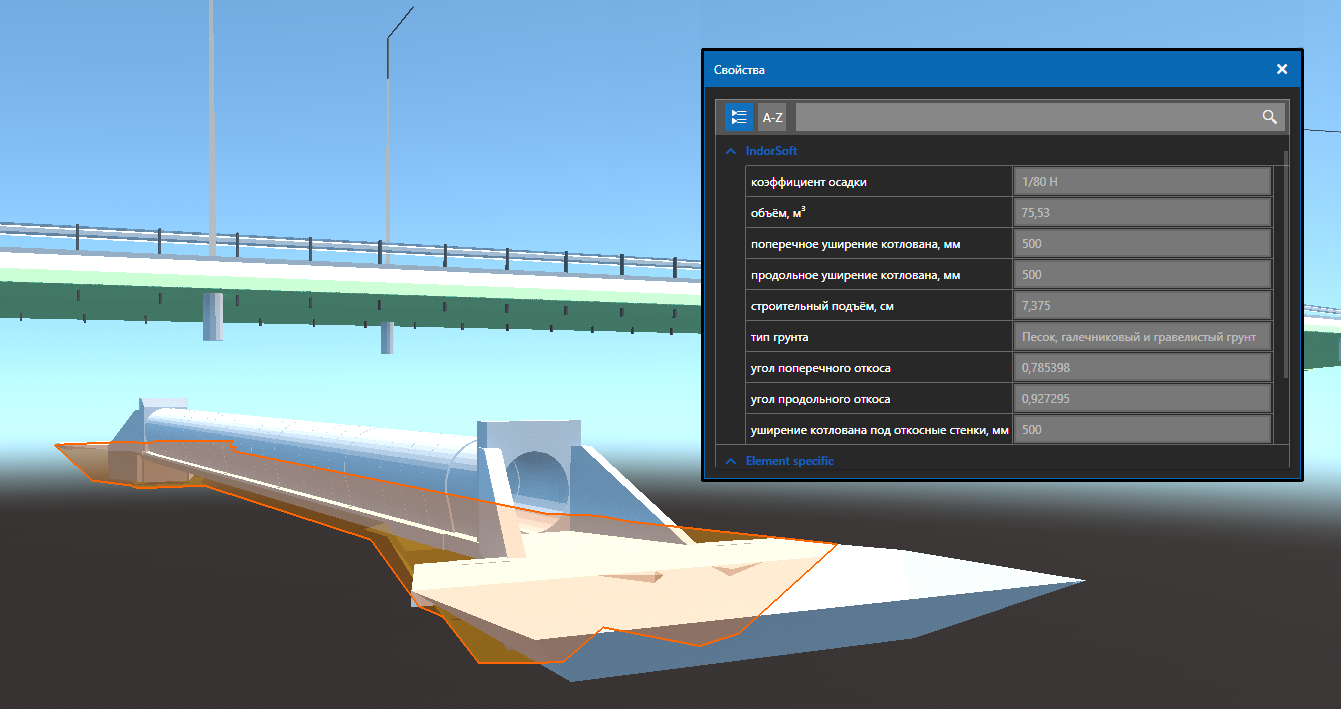

Эти данные при планировании работ помогут исполнителям оценить, сколько времени и техники потребуется на выемку грунта под водопропускную трубу.

При устройстве укреплений откосов необходимо отдельно учитывать работы по слою укрепления и слою подготовки, ведь в большинстве случаев эти слои выполняются из разных материалов.

Для укреплений русла, как и для укреплений откосов, нужно разделять объёмы подготовки и укрепления.

Важно разделять объёмы укрепления в области лотка трубы и в области основной части, так как материалы для этих укреплений могут быть разными.

Отдельным пунктом идут объёмы работ по устройству гасителя: здесь нужно учитывать и работы по выемке грунта, и работы по строительству гасителя. При этом выделяются объёмы подготовки и укрепления, объём выемки грунта, объём каменной наброски.

Объём лотка МГТ с названием его материала теперь выводится в свойствах тела гофрированной водопропускной трубы. Цементно-грунтовая подушка в модели трубы представляет собой отдельный конструктивный элемент в составе оголовков.

Водопропускная труба и атрибутивная информация по ней в составе информационной модели дороги, полученной в IndorCAD/BIM + IndorCulvert.
Сводная BIM-модель собрана на платформе S-INFO

Использовать эти данные при формировании сводной BIM-модели можно с осенним обновлением наших систем.
