Добавляем новые возможности при моделировании земляных работ и дорожной одежды.

Теперь для объектов дорожной одежды и некоторых объектов земляных работ можно задавать привязку не только к проектной, существующей или интерполированной поверхности, но и к другим поверхностям, созданным в проекте. Это позволит решать различные нестандартные задачи при проектировании поперечных профилей:

• привязывать сегменты проектной поверхности и наборы слоёв дорожной одежды к поверхности другой трассы при проектировании временных трасс и объездов;
• выравнивать слои дорожной одежды не только по верху земляного полотна, но и по выбранным поверхностям;
• подсчитывать объёмы между существующей поверхностью и съёмкой фактически отсыпанного земляного полотна и др.

Настройка поверхностей привязки осуществляется в окне Параметры привязки: здесь можно включить отображение поверхностей в сечении и разрешить привязку к ним. Также можно настроить цвета их отображения.

Есть небольшое ограничение при работе с динамическими поверхностями: они могут только отображаться в сечении, привязка к ним не осуществляется.

Когда привязка к слою разрешена, его узлы могут быть выбраны в качестве точек привязки для дорожной одежды, выемки грунта и площадных объектов, также он может быть выбран в качестве поверхности привязки. Поверхность такого слоя может выступать в качестве выравнивающей для слоёв дорожной одежды и выемки грунта.

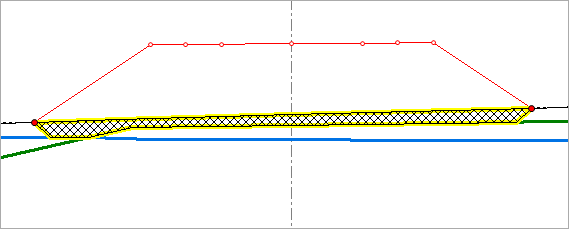

Для создания более сложной геометрии низа выравнивающего слоя дорожной одежды или выемки грунта можно использовать несколько поверхностей выравнивания. Объект строится по той поверхности, которая оказалась выше.
